آرماتور بندی کف

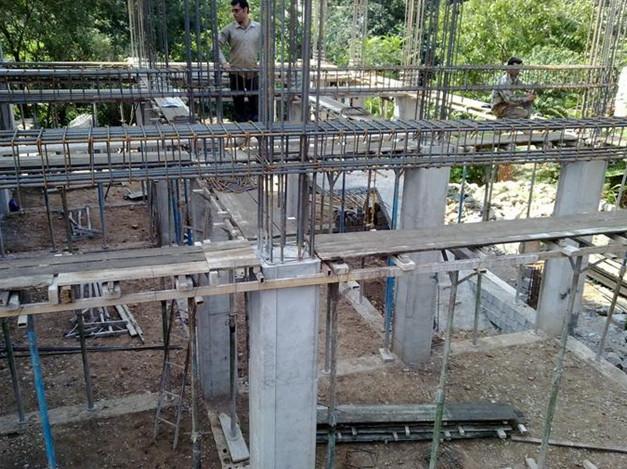

آرماتور بندی کف چیست و چه کاربردی در سازه دارد؟

آرماتور بندی کف به فرآیند چیدمان دقیق و مهندسی شده میلگردها در سطح فونداسیون یا کف سازه اطلاق می‌شود. این کار با هدف افزایش استحکام کششی بتن انجام می‌شود و نقش مهمی در مقابله با نیروهای وارد بر سازه دارد. از آنجایی که بتن مقاومت کششی کمی دارد، آرماتور بندی کف با استفاده از میلگردها، ساختار را در برابر نشست، ترک‌خوردگی، تغییر شکل و زلزله مقاوم می‌سازد.

آرماتور بندی فونداسیون چیست و چرا اهمیت دارد؟

آرماتور بندی فونداسیون یعنی اجرای میلگردگذاری در بخش زیرین سازه، جایی که بار کل ساختمان به زمین منتقل می‌شود. در صورت عدم اجرای صحیح، ممکن است سازه دچار نشست، ترک و یا حتی تخریب شود. اهمیت این فرآیند در ایمنی، دوام و استقامت سازه غیرقابل چشم‌پوشی است.

چه آرماتورهایی در فونداسیون استفاده می‌شوند؟

در فونداسیون بسته به نوع و ابعاد سازه، از انواع میلگردهای آجدار A2 و A3 در سایزهای مختلف (معمولاً ۱۲ تا ۲۵) استفاده می‌شود. این آرماتورها در قالب مش‌بندی‌های طولی و عرضی و همچنین آرماتورهای تقویتی به کار گرفته می‌شوند.

مشخصات فنی آرماتورهای پرکاربرد در فونداسیون

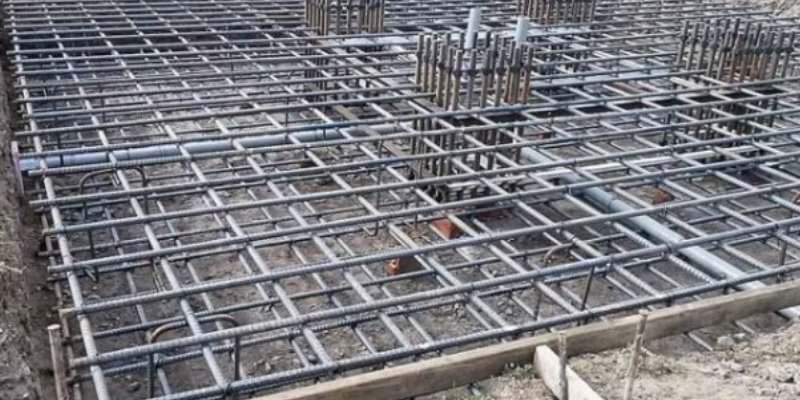

مزایای آرماتور بندی اصولی فونداسیون در ساختمان سازی

آرماتور بندی دقیق و علمی نه تنها عمر سازه را افزایش می‌دهد بلکه هزینه‌های تعمیرات و نگهداری را نیز به شدت کاهش می‌دهد.

افزایش مقاومت کششی و فشاری سازه

یکی از مهم‌ترین مزایای آرماتور بندی فونداسیون، افزایش توان تحمل بارهای فشاری و کششی است. با قرار دادن میلگردها در موقعیت‌های صحیح، فشار ناشی از وزن ساختمان و عوامل محیطی مانند زلزله به‌طور یکنواخت در کل فونداسیون توزیع می‌شود.

پیشگیری از ترک‌خوردگی و نشست سازه

در سازه‌هایی که آرماتوربندی کف به درستی انجام نشده است، ترک‌های سطحی، نشست ناهمگون یا حتی شکست سازه در درازمدت مشاهده می‌شود. بنابراین، آرماتور بندی نقش کلیدی در تضمین دوام و ایمنی دارد.

نقشه آرماتور بندی فونداسیون؛ زبان مشترک مهندسان و مجریان

نقشه آرماتوربندی، راهنمای اصلی اجرای میلگردگذاری کف ساختمان است و توسط مهندس سازه تهیه می‌شود. این نقشه اطلاعات دقیق محل قرارگیری میلگردها، قطر آن‌ها، طول پوشش، نوع اتصال، تعداد و حتی موقعیت وصله‌ها را نشان می‌دهد.

اجزای کلیدی در نقشه آرماتور بندی

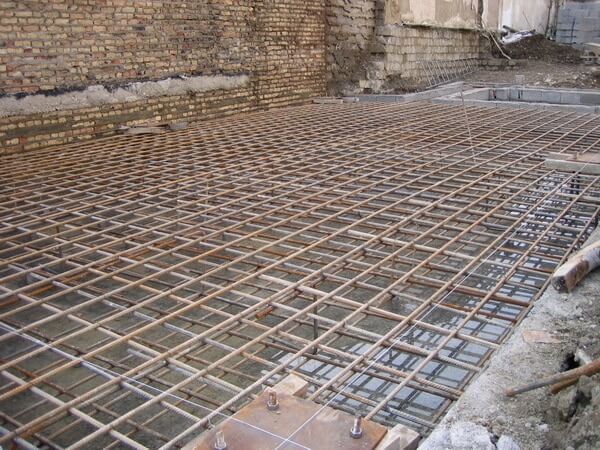

نحوه آرماتور بندی فونداسیون از صفر تا صد

آرماتور بندی فونداسیون باید به‌صورت دقیق، طبق نقشه سازه‌ای و با رعایت اصول فنی اجرا شود. اجرای نادرست می‌تواند باعث ضعف در عملکرد سازه شود.

مراحل گام به گام آرماتور بندی فونداسیون

1. تمیزکاری کف و آماده‌سازی سطح
   ابتدا خاکبرداری انجام شده و سطح زیرین صاف و کوبیده می‌شود تا بستر مناسبی برای بتن‌ریزی و آرماتور بندی فراهم گردد.

2. جانمایی میلگردهای اصلی
   میلگردهای طولی و عرضی طبق نقشه و با فواصل مشخص در کف قرار می‌گیرند. این میلگردها باید روی اسپیسرهای پلاستیکی یا بتنی قرار گیرند تا فاصله مناسب با کف حفظ شود.

3. بستن آرماتورها با مفتول
   میلگردها با مفتول‌های فلزی مخصوص (معمولاً مفتول ۱.۵ یا ۲.۵ میلی‌متر) در محل تقاطع گره‌زده می‌شوند.

4. نصب آرماتورهای تقویتی
   در گوشه‌ها، محل‌های تمرکز تنش یا درزهای اجرایی، آرماتورهای اضافه نصب می‌شوند تا مقاومت سازه بیشتر شود.

5. بازرسی نهایی قبل از بتن‌ریزی
   پیش از بتن‌ریزی، همه میلگردها، فواصل، اتصالات و ارتفاع‌ها باید توسط مهندس ناظر بررسی و تأیید شوند.

نکات اجرایی آرماتور بندی فونداسیون برای جلوگیری از خطا

رعایت نکات اجرایی در زمان آرماتوربندی، تضمین‌کننده کیفیت نهایی سازه خواهد بود.

پوشش بتن روی میلگرد (کاور)

یکی از اصول مهم، پوشش مناسب بتن روی میلگرد است. حداقل پوشش بتن برای میلگردهای کف طبق آیین‌نامه بین ۵ تا ۷ سانتیمتر است.

استفاده از اسپیسرهای مناسب

برای جلوگیری از تماس مستقیم میلگرد با خاک یا قالب، استفاده از اسپیسر ضروری است. این قطعات فاصله استاندارد را بین میلگرد و سطح قالب یا زمین حفظ می‌کنند.

عدم استفاده از میلگردهای زنگ‌زده

استفاده از میلگردهایی که دچار زنگ‌زدگی شده‌اند، به شدت ممنوع است. زنگ‌زدگی باعث کاهش چسبندگی بین میلگرد و بتن و ضعف در ساختار می‌شود.

نکات مهم در میلگرد گذاری فونداسیون

رعایت اصول میلگردگذاری باعث ایجاد یک شبکه مستحکم در کف سازه می‌شود.

فاصله بین میلگردها

طبق آیین‌نامه بتن ایران (آبا)، فاصله بین میلگردهای طولی و عرضی نباید از ۲۵ سانتی‌متر تجاوز کند. در ساختمان‌های مسکونی رایج‌ترین فاصله ۱۵ تا ۲۰ سانتی‌متر است.

هم‌پوشانی آرماتورها در محل وصله

هنگام اجرای وصله در میلگردها، باید حداقل هم‌پوشانی مجاز رعایت شود. این مقدار به نوع میلگرد، قطر و محل آن بستگی دارد، اما به‌طور معمول حداقل ۴۰ برابر قطر میلگرد در نظر گرفته می‌شود.

آرماتورهای تقویتی مورد استفاده در فونداسیون ساختمان

در بسیاری از مواقع، با توجه به نوع خاک یا نوع سازه، به کار بردن آرماتورهای تقویتی در نقاط مشخصی از فونداسیون ضروری می‌شود.

انواع آرماتورهای تقویتی در فونداسیون

اهمیت اجرای صحیح این آرماتورها

عدم اجرای دقیق این آرماتورها باعث ایجاد ترک‌های عمیق در سطح بتن یا نشست‌های موضعی خواهد شد. به‌ویژه در ساختمان‌های بلندمرتبه یا روی زمین‌های سست، این آرماتورها ضروری هستند.

آرماتور بندی شناژ؛ اتصال اصولی بین فونداسیون‌ها

شناژ نوعی نوار بتنی مسلح است که پی‌های منفرد را به هم متصل می‌کند تا سازه یکپارچه باقی بماند. آرماتوربندی شناژ باید مطابق با اصول مهندسی اجرا شود.

نقش حیاتی شناژ در جلوگیری از جابجایی پی‌ها

با اجرای شناژ، پی‌ها به‌صورت یکپارچه عمل کرده و از حرکت‌های تکی و نشست‌های نامتقارن جلوگیری می‌شود. به همین دلیل، در بسیاری از پروژه‌های ساختمانی، شناژ به‌عنوان بخش حیاتی فونداسیون در نظر گرفته می‌شود.

نحوه آرماتور بندی شناژ به صورت مرحله‌به‌مرحله

1. جانمایی میلگردهای طولی
   معمولاً ۲ یا ۳ میلگرد طولی در بالا و پایین شناژ بسته به عرض آن استفاده می‌شود.

2. بستن خاموت‌ها با فواصل منظم
   خاموت‌ها برای حفظ فرم میلگردها با فاصله ۱۵ تا ۲۵ سانتی‌متر بسته می‌شوند.

3. کنترل پوشش بتن و ارتفاع شناژ
   با استفاده از قالب‌بندی دقیق و اسپیسرها، کاور استاندارد رعایت می‌شود.

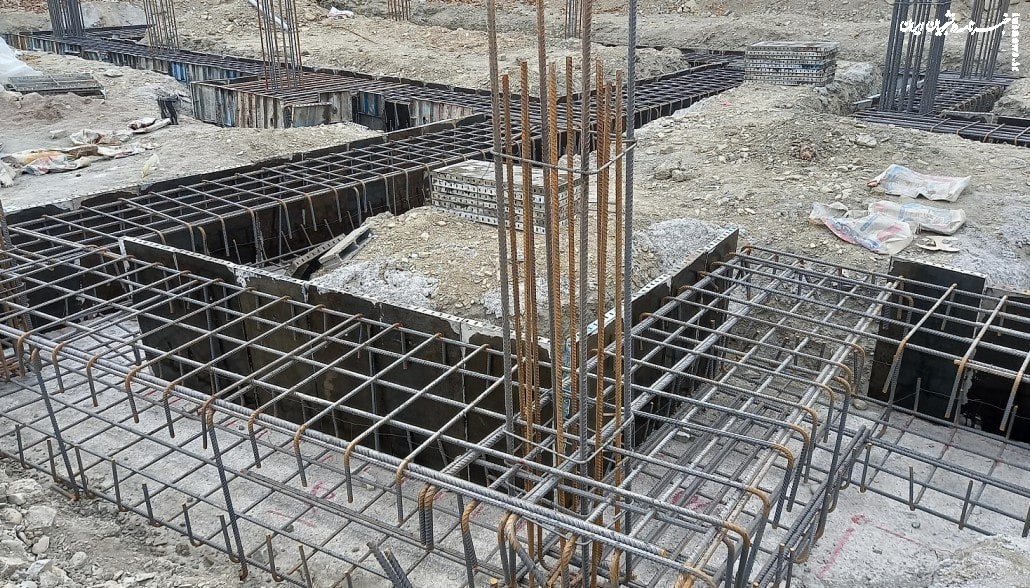

آرماتور بندی کف ساختمان از اصول تا اجرا

آرماتور بندی کف در ساختمان‌های با کف بتنی نظیر سوله‌ها، پارکینگ‌ها و طبقات پایین ساختمان‌ها اجرا می‌شود.

تفاوت آرماتور بندی کف با فونداسیون

در فونداسیون، آرماتوربندی برای انتقال بار به زمین طراحی می‌شود اما در کف، هدف اصلی توزیع یکنواخت بارهای وارده، مقاومت در برابر فشارهای جانبی و جلوگیری از ترک خوردگی سطحی است.

جزئیات اجرای آرماتور بندی کف
