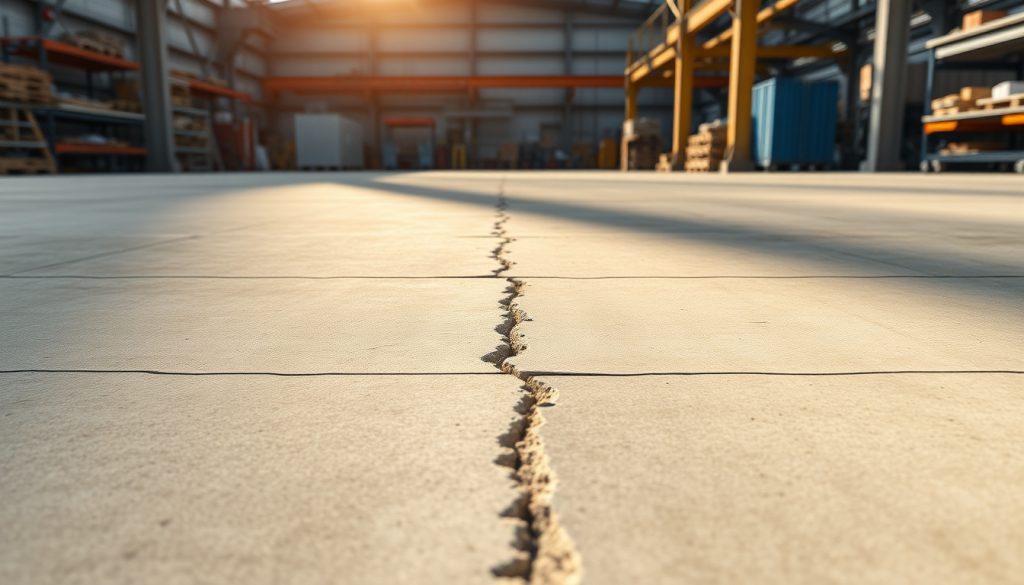

اثر الگوی درز‌بندی هوشمند (Smart Joint Layout) بر کاهش ترک‌های ناشی از تنش‌های حرارتی

درز‌بندی هوشمند (Smart Joint Layout) مفهومی نوین در علم مهندسی سازه است که هدف آن پیش‌بینی رفتار بتن در برابر تغییرات دمایی و کنترل تنش‌های ناشی از آن است. بتن، برخلاف فلزات، ظرفیت انعطاف‌پذیری پایینی دارد؛ یعنی هنگامی که دما تغییر می‌کند، به جای کش آمدن، تمایل به ترک خوردن دارد.

به همین دلیل، محل و فواصل درزها باید دقیق و علمی تعیین شوند تا تنش حرارتی به درستی تخلیه شود.

در گذشته، طراحان معمولاً فاصله و جهت درزها را با توجه به قاعده‌های تجربی مشخص می‌کردند. اما با توسعه فناوری‌های شبیه‌سازی حرارتی، امروز می‌توان به کمک مدل‌های عددی، مسیر واقعی تنش در سطح بتن را پیش‌بینی کرد و محل دقیق درز را بر همان اساس طراحی نمود. این روش باعث کاهش قابل‌توجه ترک‌های طولی، مورب و موضعی می‌شود.

به بیان ساده، درز هوشمند اجازه می‌دهد بتن “نفس بکشد” بدون آنکه ساختارش آسیب ببیند. طراحی چنین درزی، نه فقط به هندسه کف، بلکه به زمان بتن‌ریزی، شرایط محیطی و رفتار حرارتی سطح بستگی دارد. در پروژه‌های کف صنعتی، این طراحی سبب شده ترک‌های اولیه (در ۳۰ روز اول) تا حدود ۴۰ درصد کاهش یابد.

مطلب مرتبط:بتن ریزی کف

درز‌بندی هوشمند درواقع ترکیبی از سه دانش است:

1. مهندسی مصالح بتن
2. تحلیل حرارتی سازه
3. فناوری مدل‌سازی دیجیتال

این هماهنگی سه‌گانه است که آن را به روشی علمی و قابل اعتماد در صنعت کف‌سازی تبدیل کرده است.

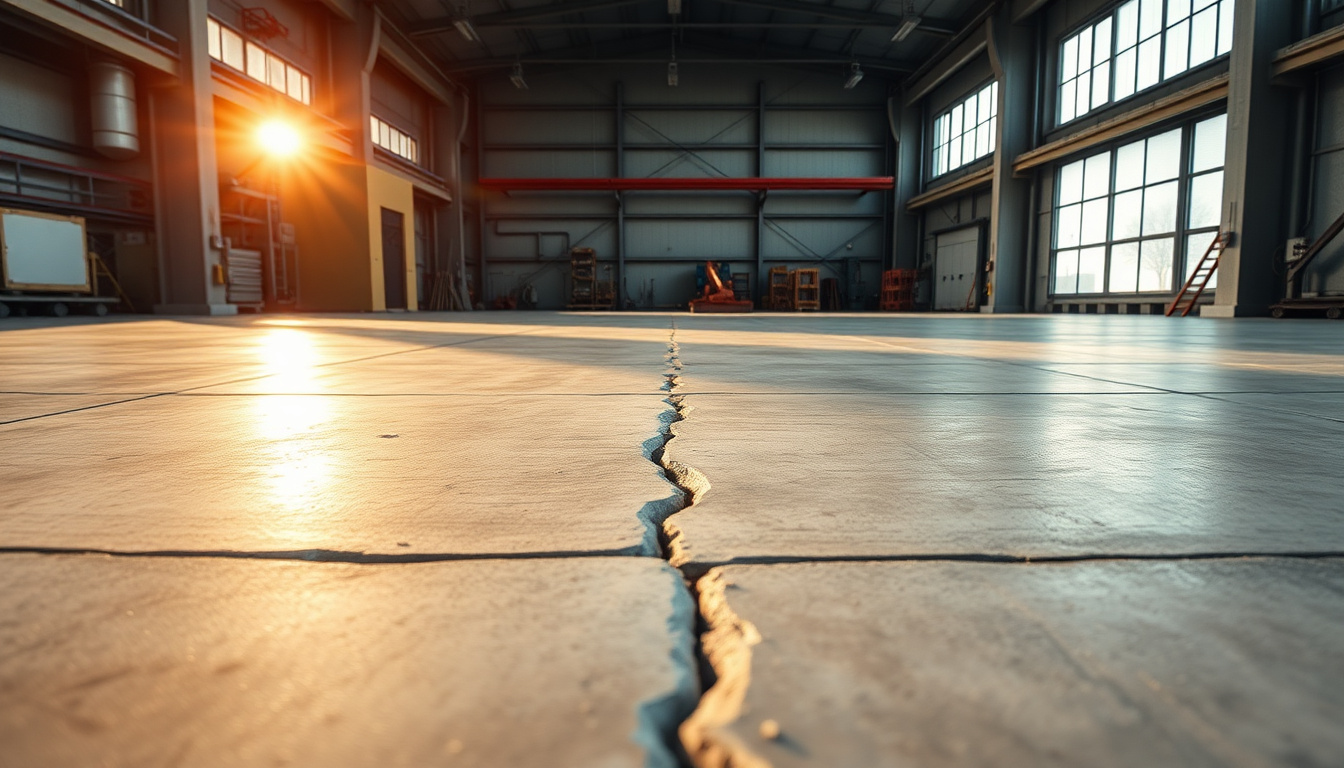

اصول طراحی درزهای انبساط در بتن؛ از سنتی تا هوشمند

در طراحی سنتی، درزهای انبساط معمولاً در فواصل ثابت (مانند هر ۴ تا ۵ متر) ایجاد می‌شوند. اما این رویکرد، رفتار واقعی بتن در برابر تغییر دما را در نظر نمی‌گیرد. در طراحی هوشمند، نسبت ضخامت دال به ضریب انبساط و تغییرات دمای منطقه محاسبه شده و فاصله بهینه درزها مشخص می‌شود.

به‌عنوان مثال، در اقلیم‌های گرم ایران مانند بندرعباس یا اهواز، فاصله استاندارد درزها حدود ۴ متر در نظر گرفته می‌شود؛ درحالی‌که در مناطق معتدل مثل تهران، این فواصل به ۵ تا ۶ متر افزایش می‌یابد.

درزهای هوشمند علاوه بر حفاظت حرارتی، زیبایی سطوح بتنی را نیز حفظ می‌کنند؛ چراکه ترک‌های نامنظم سطحی از بین می‌روند و کف ظاهری یکدست پیدا می‌کند. در این طرح‌ها، الگوی درز بر اساس جهت تابش خورشید و ساعات اوج حرارت روز تنظیم می‌شود تا انبساط کنترل‌شده باشد.

در جدول زیر تفاوت رویکرد سنتی و هوشمند در طراحی را می‌توان دید:

همان‌طور که دیده می‌شود، تفاوت اصلی در رویکرد طراحی و پیش‌بینی تنش است؛ جایی که درز هوشمند قبل از آنکه ترک ایجاد شود، مسیر آن را کنترل می‌کند.

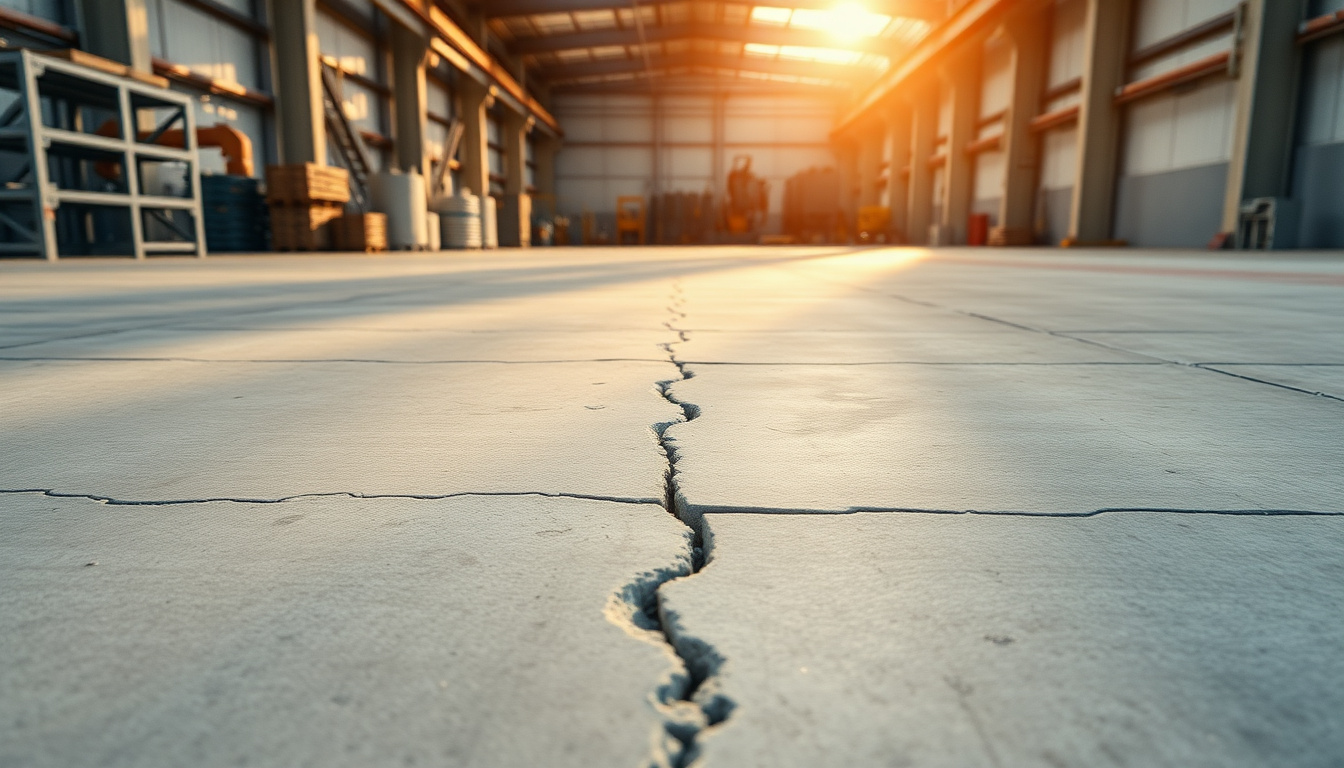

چگونگی انتقال تنش حرارتی در درزها و تأثیر آن بر دوام کف

در هر ساختار بتنی، وقتی دما بالا می‌رود، مولکول‌های سیمان منبسط می‌شوند و اگر مسیر تخلیه تنش مسدود باشد، فشار داخلی ایجاد می‌شود. درزهای هوشمند دقیقاً مسیر این فشار را باز می‌کنند.

بر خلاف تصور، درزها نقاط ضعف نیستند بلکه نقاط مدیریت شده‌ای هستند که از شکست پنهان بتن جلوگیری می‌کنند.

در الگوی هوشمند، زاویه درز نسبت به جهت انبساط، معمولاً بین ۳۰ تا ۴۵ درجه انتخاب می‌شود تا تنش به صورت یکنواخت پخش شود. در این حالت، انرژی حرارتی به تدریج بین سلول‌های بتنی تخلیه شده و از تجمع تنش جلوگیری می‌شود. در کف‌های صنعتی که ماشین‌آلات سنگین تردد دارند، این نوع درز مانع از ترک در زیر فشار تکراری چرخ‌ها نیز می‌شود.

به لحاظ دوام، سازه‌هایی که از الگوی هوشمند درز‌بندی استفاده کرده‌اند، تا ۲ برابر دوام مکانیکی بیشتر در بازه‌ی زمانی پنج‌ساله نشان داده‌اند. این یعنی کاهش هزینه تعمیرات، حفظ زیبایی سازه و عملکرد پایدارتر در محیط‌های کاری سخت‌تر، مثل سردخانه‌ها یا سوله‌های تولیدی.

تنش‌های حرارتی در کف‌سازی‌های بتنی زمانی رخ می‌دهند که اختلاف دمای بین سطح و عمق بتن زیاد شود. در طول روز، تابش مستقیم خورشید باعث گرم شدن سطح بتن و انبساط آن می‌شود، در حالی که بخش‌های زیرین سردتر باقی می‌مانند و انقباض دارند. این تضاد دمایی باعث کشش‌های درونی می‌شود که اگر مسیر تخلیه نداشته باشد، به ترک‌های ساختاری منجر می‌شود.

در کف‌های صنعتی یا محوطه‌های وسیع، این اختلاف دمایی گاهی به بیش از ۱۵ تا ۲۰ درجه سانتی‌گراد هم می‌رسد؛ یعنی نیروهای درونی در بتن به حدی زیاد می‌شوند که پیوندهای سطحی از هم گسیخته می‌شوند.

اینجا است که طراحی درست درزهای انبساط اهمیت فوق‌العاده‌ای پیدا می‌کند.

در واقع، هر ترک حرارتی یک واکنش طبیعی بتن به تلاش برای حفظ تعادل حجمی است. اگر بتن راهی برای آزادسازی این تنش نداشته باشد، خودش مسیر تصادفی باز می‌کند (ترک).

الگوی درز‌بندی هوشمند با مدل‌سازی دقیق اختلاف دمایی در هر نقطه از کف، مسیرهای کنترل‌شده‌ای برای آزادسازی این انرژی تعریف می‌کند؛ به همین دلیل ترک‌ها نه‌تنها کاهش می‌یابند بلکه جهت‌دار و پیش‌بینی‌شده می‌شوند.

در این بخش، عوامل مؤثر بر شدت ترک‌خوردگی حرارتی را مرور می‌کنیم و می‌بینیم چگونه می‌توان با استفاده از Smart Joint Layout آن‌ها را مهار کرد.

ساختار مولکولی بتن و واکنش آن به تغییرات دما

برای درک روند ایجاد ترک‌های حرارتی، باید بدانیم بتن از نظر ساختار مولکولی چگونه رفتار می‌کند. بتن از خمیر سیمان، آب و سنگدانه‌ها تشکیل شده است. هر یک از این اجزا ضریب انبساط حرارتی متفاوتی دارند:

• خمیر سیمان: ضریب انبساط بالا
• سنگدانه‌ها: ضریب انبساط پایین
• آب موجود در منافذ: عامل تغییر سریع حجم

وقتی دما افزایش می‌یابد، بخش خمیری تمایل به گسترش دارد ولی سنگدانه‌ها از انبساط جلوگیری می‌کنند. این اختلاف منجر به ایجاد تنش‌های ریز داخلی می‌شود که در مقیاس‌های بزرگ‌تر، ترک را ایجاد می‌کند.

در الگوی هوشمند، این واکنش‌ها با استفاده از مدل حرارتی دیجیتال از پیش محاسبه می‌شوند. نرم‌افزارهایی مانند ABAQUS و COMSOL Multiphysics قادرند نقشه‌ی حرارتی بتن را در بازه‌ی زمانی ۲۴ ساعته شبیه‌سازی کنند.

به‌واسطه‌ی این تحلیل، طراح می‌تواند نقاط بحرانی را در کف تشخیص داده و در آن بخش‌ها درزهایی با زاویه‌ مناسب و عمق خاص ایجاد کند تا تنش به‌صورت طبیعی تخلیه شود.

این یعنی طراحی علمی به‌جای حدس تجربی؛ و نتیجه‌اش افزایش چشمگیر دوام سازه، به‌ویژه در کف‌هایی که در معرض تابش مستقیم یا سیکل‌های سرمایش و گرمایش روزانه هستند.

تأثیر اقلیم، ضخامت دال و نوع سنگدانه در ترک‌های حرارتی

یکی از یافته‌های مهم در مطالعات بتن این است که شدت ترک‌خوردگی حرارتی مستقیماً با اقلیم منطقه و ضخامت تقریبی دال بتنی مرتبط است.

در مناطق گرمسیری، تغییر دمای روز و شب شدید است، در نتیجه کف‌سازی نیاز به الگوی فشرده‌تر درز دارد. در مقابل، مناطق سرد با انقباض ناگهانی در شب مواجه‌اند و ترک‌ها در مرز درزها بیشتر دیده می‌شوند.

ضخامت دال نیز تعیین‌کننده‌ی مسیر تنش است؛ کف‌هایی با ضخامت بیش از ۲۰ سانتی‌متر معمولاً حرارت را کندتر انتقال می‌دهند اما ترک‌های سطحی بیشتری دارند. در طرح‌های هوشمند، این داده‌ها در تحلیل اولیه لحاظ می‌شود تا فواصل درز بهینه گردد.

جدول زیر نشان‌دهنده‌ی تأثیر هر عامل بر میزان ترک است:

تحلیل داده‌های پروژه نشان می‌دهد که اگر طراحی درزها بر اساس این عوامل اصلاح شود، ترک‌های حرارتی تا ۵۰٪ کاهش می‌یابند. در واقع، کف با الگوی هوشمند از نظر پایداری حرارتی “خودتنظیم” عمل می‌کند.

سوالات متداول در مورد اثر الگوی درز‌بندی هوشمند بر ترک‌های حرارتی

۱. آیا درز‌بندی هوشمند هزینه‌ی اجرای بالاتری دارد؟

بله، اما سرمایه‌گذاری اولیه آن معمولاً بین ۱۰ تا ۱۵٪ بیشتر است؛ در عوض، هزینه‌های نگهداری و ترمیم تا ۴۰٪ کمتر می‌شود. در پروژه‌های صنعتی بزرگ، این صرفه‌جویی کاملاً محسوس است.

۲. درز‌بندی هوشمند چگونه جلوی ترک را می‌گیرد؟

با تعیین مسیرهای دقیق تخلیه‌ی تنش حرارتی در کف. در واقع، بتن دیگر مسیر ترک را خودش انتخاب نمی‌کند بلکه مهندس آن را “پیش‌بینی و برنامه‌ریزی” می‌کند.

۳. آیا لازم است تمام کف‌سازی‌ها از این مدل استفاده کنند؟

در پروژه‌های با بار حرارتی یا مکانیکی بالا (مثل سوله‌ها، پارکینگ‌های طبقاتی، صنایع غذایی، و فضاهای باز)، بله. در اماکن کم‌تنش نیاز نیست ولی می‌تواند طول عمر سازه را افزایش دهد.

۴. فاصله‌ی استاندارد درز در طراحی هوشمند چقدر است؟

بسته به ضخامت کف و شرایط دمایی، بین ۳ تا ۴٫۵ متر پیشنهاد می‌شود. نرم‌افزارهای مدل‌سازی حرارتی مانند COMSOL معمولاً فاصله‌ی بهینه را براساس خروجی تحلیلی مشخص می‌کنند.
